Відвал — одна з ключових деталей корпусу плуга. Саме по його поверхні рухається пласт ґрунту після підрізання лемешем: він підіймається, деформується, перевертається й укладається в борозну.
Через це відвал не можна підбирати лише за принципом “приблизно такого самого розміру”. Навіть у плугів схожого класу відрізняються геометрія робочої поверхні, розташування кріплень, сторона встановлення та конструкція корпусу. Для поширених плугів ПЛН, Bomet і Wirax використовуються окремі моделі відвалів, розраховані під конкретну техніку. Тому перед заміною важливо спочатку визначити тип і геометрію деталі, а вже після цього порівнювати матеріал та інші характеристики.
Чому форма відвалу має значення
Після того, як леміш підрізає пласт ґрунту знизу, відвал продовжує його рух угору й убік. У цей момент форма робочої поверхні визначає, наскільки швидко пласт повертається та наскільки інтенсивно деформується.
У технічній літературі виділяють кілька основних типів робочих поверхонь відвалів, зокрема циліндричні, напівгвинтові та гвинтові. Вони по-різному взаємодіють із ґрунтом: одні більше сприяють його кришенню, інші — плавнішому та повнішому перевертанню пласта.
Функція відвалу полягає не просто в тому, щоб відсунути землю вбік. Він піднімає підрізаний пласт і одночасно надає йому обертального руху. Інтенсивність цього процесу значною мірою залежить саме від геометрії робочої поверхні. Тому дві деталі з близькими габаритами не обов’язково працюватимуть однаково. Важливими є кривизна поверхні, її довжина, положення відносно лемеша та характер переходу від передньої до задньої частини відвала.

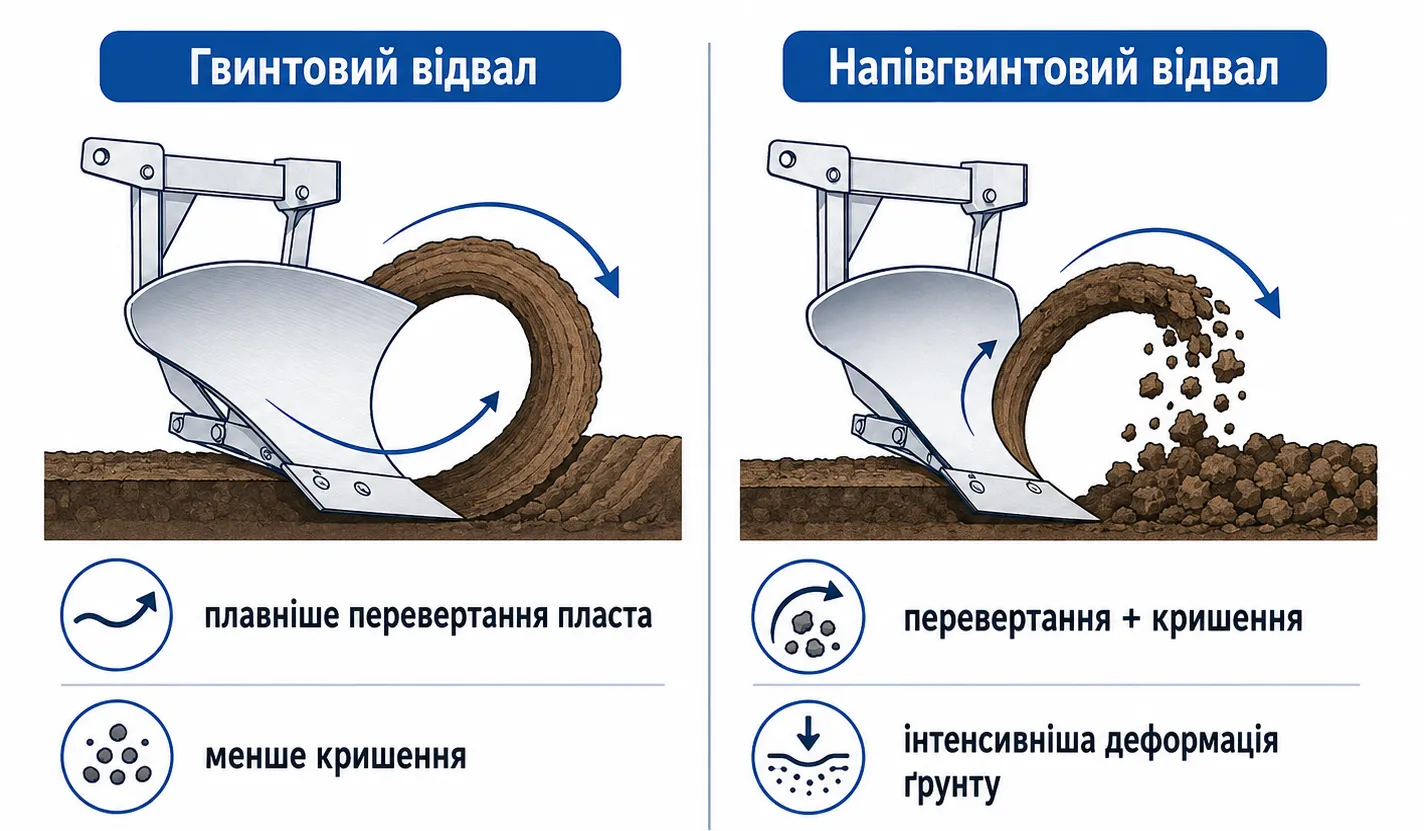

Гвинтовий і напівгвинтовий відвал: у чому різниця
Особливо добре різницю геометрії видно на плугах ПЛН. Для них можуть використовуватися як гвинтові відвали ПЛН, так і напівгвинтові відвали ПЛН.
Обидва варіанти виконують одну базову задачу — приймають підрізаний пласт і перевертають його. Але характер цього руху відрізняється.
Гвинтова форма забезпечує більш поступове скручування пласта вздовж робочої поверхні. Ґрунт довше контактує з відвалом і плавніше змінює своє положення.
Напівгвинтова форма поєднує перевертання з більш вираженою деформацією пласта. Тому характер обробітку може відрізнятися навіть за однакової глибини оранки.
Універсальні та гвинтові типи також розрізняють саме за інтенсивністю впливу на пласт: одні краще пристосовані до широкого спектра умов, інші роблять більший акцент на перевертанні ґрунту.
Тобто, питання не в тому, який відвал “кращий”. Важливо, який тип відповідає конкретному корпусу плуга та потрібному результату обробітку.
Чим відрізняються відвали для ПЛН, Bomet і Wirax
ПЛН, Bomet і Wirax належать до поширених типів плугів, але їхні відвали не є універсальними деталями.
Навіть якщо дві моделі мають схожу ширину або виготовлені з одного матеріалу, геометрія їхніх робочих поверхонь може відрізнятися. Вона формується під конкретний корпус плуга і його положення відносно лемеша та інших робочих елементів. Для ПЛН характерною особливістю є можливість вибору між різними типами поверхні, зокрема гвинтовою та напівгвинтовою.
Для Bomet і Wirax важливі вже конкретна конструкція корпусу та модель плуга. Наприклад, відвал Bomet 25 R МБ12 і відвал Wirax 2×25 R МБ12 мають однакову товщину 12 мм і виготовлені з TEKRONE, але це окремі деталі для різної техніки. Тобто, схожість окремих характеристик ще не означає однакову робочу геометрію.
Як тип ґрунту змінює роботу відвала
Один і той самий відвал поводиться по-різному залежно від стану ґрунту. Легкий і відносно сухий ґрунт легко переміщується по поверхні та може швидше розпадатися на окремі агрегати. Важкий глинистий ґрунт чинить більший опір деформації, а за високої вологості сильніше прилипає до робочої поверхні. Саме тому під час оранки важливі не лише конструкція плуга та швидкість руху, але й:
- вологість ґрунту;
- його щільність;
- механічний склад;
- наявність рослинних решток;
- глибина обробітку.
У важкому ґрунті відвал повинен не просто підняти пласт, а поступово подолати його опір і змусити змінити форму. У легкому ґрунті надто інтенсивна дія, навпаки, може сприяти сильнішому розпушуванню. Саме тому не існує однієї форми відвала, яка однаково добре працює в усіх умовах.
Що відбувається з пластом на поверхні відвалу
Роботу відвала зручно розглядати як послідовний процес. Спочатку леміш відокремлює пласт від нижнього шару ґрунту. Далі передня частина відвала приймає його на себе та починає піднімати.
У міру руху вперед пласт ковзає вздовж вигнутої поверхні. Його нижня частина зміщується швидше за верхню, через що ґрунт починає деформуватися та повертатися. До кінця робочої поверхні пласт уже змінює своє положення відносно початкового і укладається в борозну.
Тобто, відвал фактично задає траєкторію руху великої маси ґрунту. І саме тут стає важливою не лише його форма, а й те, наскільки легко ґрунт ковзає по поверхні.
Чому тертя і налипання мають значення
Під час роботи між ґрунтом і відвалом постійно виникає тертя. Чим сильніше ґрунт опирається ковзанню по поверхні, тим більше зусилля потрібно для переміщення плуга. На величину цього опору впливають характеристики самого ґрунту, його вологість та властивості поверхні робочого органу.
У дослідженнях тягового опору ґрунтообробних знарядь окремо враховують тертя між ґрунтом і матеріалом робочої поверхні та здатність ґрунту прилипати до неї. Обидва фактори впливають на силу, необхідну для руху знаряддя.
Особливо помітною проблема стає на вологих і липких ґрунтах. Якщо земля накопичується на відвалі, змінюється вже не тільки коефіцієнт тертя, а й форма поверхні, по якій має рухатися наступний пласт. Тому чистота робочої поверхні безпосередньо впливає на стабільність роботи плуга.
Матеріал відвалу як частина робочої системи
Геометрія визначає траєкторію пласта, але матеріал відвалу впливає на те, як цей пласт взаємодіє з поверхнею. Традиційно відвали виготовляються зі сталі, оскільки деталь працює під постійним механічним та абразивним навантаженням. Водночас у сучасній агротехніці використовуються й полімерні рішення.
У відвалах для ПЛН, Bomet і Wirax, представлених IQ Composite, використовується інженерний матеріал TEKRONE. Матеріал не замінює правильну геометрію, а працює разом із нею. Відвал повинен одночасно відповідати корпусу плуга, формувати потрібний рух пласта та витримувати постійний контакт із ґрунтом.
Приклади відвалів для популярних моделей плугів
Для ПЛН доступні різні варіанти робочої поверхні. Гвинтовий ПЛН 020203 і напівгвинтовий ПЛН 020202 відрізняються саме геометрією, тому вибір залежить від встановленого корпусу. Для Bomet одним із варіантів є Bomet 25 R МБ12 — правий відвал із TEKRONE товщиною 12 мм.
Для Wirax представлена окрема модель Wirax 2×25 R МБ12 із власною формою під відповідний корпус. Такі приклади добре показують головний принцип: назва матеріалу або близькі розміри не визначають сумісність самі по собі. Ключовою залишається конструкція конкретного плуга.
Висновок
Відвал варто розглядати не просто як змінну деталь плуга, а як робочу поверхню, що керує рухом ґрунту. Його геометрія визначає, як пласт піднімається, деформується та перевертається. Тип ґрунту впливає на опір цьому руху, а тертя й налипання — на те, наскільки легко матеріал проходить по поверхні.
Саме тому гвинтові та напівгвинтові відвали поводяться по-різному, а деталі для ПЛН, Bomet і Wirax виготовляються під конкретні конструкції плугів. У підсумку ефективність відвала визначає не одна характеристика, а поєднання правильної форми, відповідності корпусу та матеріалу робочої поверхні.
FAQ
Гвинтова поверхня забезпечує більш поступове скручування і перевертання пласта. Напівгвинтова поєднує перевертання з більш вираженою деформацією ґрунту.
Орієнтуватися лише на близькі розміри або однакову товщину не можна. Відвали виготовляються під геометрію конкретного корпусу плуга, тому сумісність потрібно перевіряти для конкретної моделі.
Зі збільшенням вологості змінюються властивості ґрунту та його взаємодія з поверхнею відвалу. Земля може сильніше налипати, через що зростає опір руху та змінюється характер проходження пласта.
Вони виконують різні функції. Геометрія визначає траєкторію та характер перевертання пласта, а матеріал впливає на зношування і взаємодію ґрунту з поверхнею.
Ні. Для ПЛН використовуються різні типи робочих поверхонь, зокрема гвинтові та напівгвинтові, тому перед заміною потрібно врахувати конструкцію конкретного корпусу.
